Chicago Metallic Monolithic

Profili T ed omega per il fissaggio di controsoffitti Rockfon Mono Acoustic e di una varietà di pannelli
Scarica la scheda tecnica
Scarica la scheda tecnica
Indietro
Tempi di installazione rapidi e veloci grazie al sistema a 'click'
Struttura adatta ad altezze del plenum ridotte
Struttura semplice che non necessita di ulteriori accessori per il supporto di pannelli di diverso tipo

Sezione trasversale

Omega_profile_Coupling_bis

Innesto

Indietro

Altre prestazioni

Capacità di portata Capacità di portata

Chicago Metallic™ Monolithic deflection

 Kg/m²
Distanza pendini (mm) Modularità (mm) Deflessione Max.
3.3 mm
1200 1200 x 600 12
1200 1200 x 400 13.9
Classe di corrosione Classe di corrosione B
Reazione al fuoco Reazione al fuoco A1
Ambiente Ambiente Totalmente riciclabile
Back

Chicago Metallic™ Monolithic deflection

 Kg/m²
Distanza pendini (mm) Modularità (mm) Deflessione Max.
3.3 mm
1200 1200 x 600 12
1200 1200 x 400 13.9
Back
Back
Back
Indietro

Profili e Accessori

Profilo portante

Componente Lunghezza Altezza (mm) Larghezza (mm) Codice prodotto Colori Confezione
Profilo portante
Monolithic main runner.tif Profilo portante Monolithic 3600 38 35 MONO T35 MR Finitura galvanizzata 69 Vedi dimensioni confezione

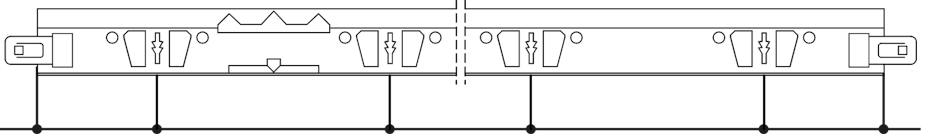

Posizione asole e fori per sospensioni

Posizione asole e fori per sospensioni
Asole: 18 Passo asole (mm): 100 / 200 / 16 x 200 / 100

Profilo intermedio

Componente Lunghezza Altezza (mm) Larghezza (mm) Codice prodotto Colori Confezione
Canalina
Monolithic furring channel.tif Profilo intermedio Monolithic a omega 1200 22,23 66,68 MONO HAT35 CT Finitura galvanizzata 69 Vedi dimensioni confezione

Posizione asole e fori per sospensioni

Posizione asole e fori per sospensioni
Asole: 0 Passo asole (mm): / 1200 / /

Soluzioni perimetrali

Componente Lunghezza Altezza (mm) Larghezza (mm) Codice prodotto Colori Confezione
Profili C
5110.tif Profilo perimetrale a C 30x40,5x30 mm 3050 40,5 30 MONO C40 Finitura galvanizzata 69 Vedi dimensioni confezione

Accessori

Componente Lunghezza Altezza (mm) Codice prodotto Confezione
Barra filettata
10012.tif Barra filettata M6 / L=1000 mm 1000 TR M6 Vedi dimensioni confezione
10014.tif Dado M6 NUT M6 Vedi dimensioni confezione
Clip di sospensione
10240.tif Attacco regolabile (80-120 mm) SH 40-80 Vedi dimensioni confezione
11.tif Attacco piegato per barra filettata e profilo T Chicago Metallic 57,5 FH B Vedi dimensioni confezione
Indietro

Posizione asole e fori per sospensioni

Posizione asole e fori per sospensioni
Asole: 18 Passo asole (mm): 100 / 200 / 16 x 200 / 100
Indietro

Posizione asole e fori per sospensioni

Posizione asole e fori per sospensioni
Asole: 0 Passo asole (mm): / 1200 / /
Indietro
Indietro
Indietro
Indietro
Indietro
Indietro

Downloads

documents





pdf
Chicago Metallic Monolithic | Schede tecniche
Chicago Metallic Monolithic | Schede tecniche

pdf
DoP-RFN-ACCTHREADEDWIRE-B02 - Dado M6
DoP-RFN-ACCTHREADEDWIRE-B02 - Dado M6

pdf
DoP-RFN-ACCSUSPFIX-N02 - Attacco regolabile (80-120 mm)
DoP-RFN-ACCSUSPFIX-N02 - Attacco regolabile (80-120 mm)

pdf
DoP-RFN-ACCSUSPFIX-D02 - Attacco piegato per barra filettata e profilo T Chicago Metallic
DoP-RFN-ACCSUSPFIX-D02 - Attacco piegato per barra filettata e profilo T Chicago Metallic

pdf
DoP-RFN-PTUR-C02 - Profilo perimetrale a C 30x40,5x30 mm
DoP-RFN-PTUR-C02 - Profilo perimetrale a C 30x40,5x30 mm

pdf
DoP-RFN-MONO2266ME-A02 - Profilo intermedio Monolithic a omega
DoP-RFN-MONO2266ME-A02 - Profilo intermedio Monolithic a omega

pdf
DoP-RFN-MONO3835ME-A02 - Profilo portante Monolithic
DoP-RFN-MONO3835ME-A02 - Profilo portante Monolithic

pdf
Dichiarazioni ambientali dei prodotti (EPD) - Strutture di sospensione
Dichiarazioni ambientali dei prodotti (EPD) - Strutture di sospensione

pdf
